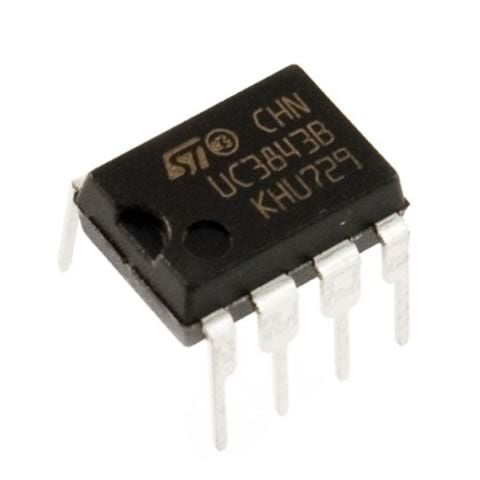

UC3843BN, UC3843B, DIP-8 Entegre Devre
UC3843BN Akım Modlu PWM Kontrol Entegresi DIP-8
UC3843BN, anahtarlamalı güç kaynakları (SMPS) ve DC/DC dönüştürücü devrelerinin kontrolü için tasarlanmış sabit frekanslı, akım modlu PWM kontrol entegresidir. Hassas osilatör, hata yükselteci, akım algılama karşılaştırıcısı ve güçlü çıkış sürücüsü gibi işlevleri tek bir entegrede birleştirir. DIP-8 kılıfı sayesinde delikli devre kartlarında ve uygun soketli tasarımlarda kullanılabilir.
UC3843BN; flyback ve boost tipi güç dönüştürücülerde, anahtarlamalı güç kaynağı tasarımlarında ve MOSFET kontrollü güç elektroniği devrelerinde PWM sinyali üretmek için kullanılır. Harici güç anahtarlama elemanının kontrolünü ve akım geri beslemesini destekleyerek güç dönüştürme devresinin düzenlenmesine yardımcı olur.
Teknik Özellikler
| Ürün kodu | UC3843BN |
| Üretici | STMicroelectronics |
| Entegre türü | Akım modlu PWM kontrol entegresi |
| Kontrol yöntemi | Sabit frekanslı akım modlu PWM |
| Çalışma frekansı | 500 kHz'e kadar |
| Maksimum görev döngüsü | %100'e yaklaşabilir; gerçek değer devre koşullarına bağlıdır |
| Referans gerilimi | 5 V nominal |
| Başlatma akımı | 0,5 mA'den düşük |
| Çıkış sürücüsü | MOSFET sürüşüne uygun totem-pole çıkış |
| Koruma ve kontrol işlevleri | Düşük gerilim kilitleme, çevrim bazlı akım sınırlama, gerilim geri beslemesi |
| Kılıf | DIP-8 / PDIP-8 |
| Montaj tipi | Delikli montaj (Through-Hole) |
Öne Çıkan Özellikler
- Hassas frekans kontrolü sağlayan dahili osilatör.
- Güç dönüştürücü geri beslemesi için hata yükselteci.
- Akım algılama ve çevrim bazlı aşırı akım sınırlama desteği.
- Histerezisli düşük gerilim kilitleme (UVLO).
- N-kanal güç MOSFET'lerini sürmeye uygun çıkış katı.
- Harici bileşen sayısını azaltmaya yardımcı entegre kontrol mimarisi.
Kullanım Alanları
- Anahtarlamalı güç kaynakları (SMPS).
- Flyback ve boost tipi DC/DC dönüştürücüler.
- AC/DC güç kaynağı kontrol devreleri.
- MOSFET kontrollü güç elektroniği uygulamaları.
- Endüstriyel elektronik ve güç dönüştürme devreleri.
- Güç kaynağı onarımı, prototipleme ve elektronik devre geliştirme.
Kılıf ve Tasarım Notları
UC3843BN, DIP-8 kılıfıyla delikli montaj için uygundur. Tasarım sırasında besleme gerilimi, düşük gerilim kilitleme eşikleri, akım algılama direnci, osilatör zamanlama elemanları ve harici MOSFET'in sürüş gereksinimleri birlikte değerlendirilmelidir. Maksimum görev döngüsü ve anahtarlama frekansı devrenin gerçek çalışma koşullarına göre belirlenmelidir.
