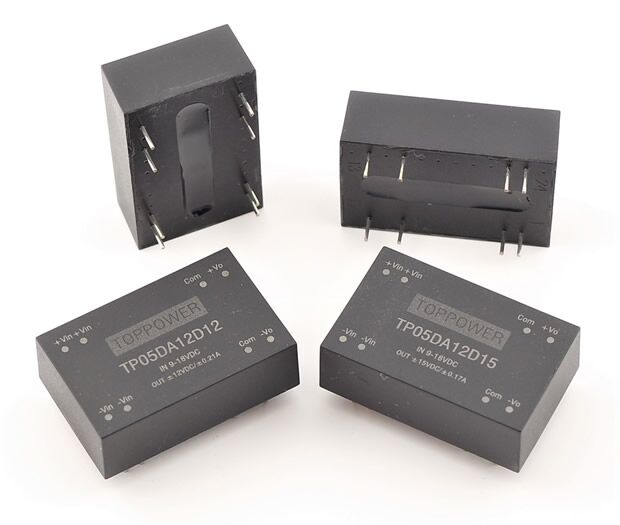

TP05DA12S12, 9-18Vin 12Vout 420mA 5W DC/DC Konvertör
TOPPOWER TP05DA12S12 – 5W 12V İzoleli DC/DC Konvertör
TOPPOWER TP05DA12S12, 9–18V DC giriş gerilim aralığında çalışan ve 12V DC çıkış sağlayan, 5W nominal güç kapasiteli izoleli DC/DC konvertör modülüdür. 12V nominal giriş gerilimine sahip sistemlerde kullanılmak üzere tasarlanan bu model, 420mA maksimum çıkış akımı ve 1,5kV DC giriş-çıkış izolasyonu ile kompakt güç dönüştürme çözümleri sunar.
Metal gövdeli DIP montaj yapısına sahip TP05DA12S12; endüstriyel otomasyon, haberleşme ekipmanları, ölçüm cihazları, kontrol kartları ve gömülü elektronik sistemlerde izole edilmiş 12V DC besleme oluşturmak için kullanılabilir. Aşırı yük koruması ve geniş sıcaklık çalışma aralığı, endüstriyel elektronik tasarımlarda kullanımını destekler.
Teknik Özellikler
| Marka | TOPPOWER |
| Model | TP05DA12S12 |
| Ürün Tipi | İzoleli DC/DC konvertör |
| Nominal Giriş Gerilimi | 12V DC |
| Giriş Gerilim Aralığı | 9–18V DC |
| Giriş Aralığı Oranı | 2:1 |
| Çıkış Sayısı | Tek çıkış |
| Çıkış Gerilimi | 12V DC |
| Maksimum Çıkış Akımı | 420mA |
| Nominal Çıkış Gücü | 5W |
| Tipik Verimlilik | En az %75 |
| Giriş-Çıkış İzolasyonu | 1,5kV DC |
| Çıkış Gerilimi Doğruluğu | ±%1 |
| Hat Regülasyonu | ±%0,2 |
| Yük Regülasyonu | ±%0,5 |
| Aşırı Yük Koruması | Otomatik toparlanma |
| Aşırı Akım Eşiği | Nominal çıkış akımının yaklaşık %120'si |
| Maksimum Kapasitif Yük | 660µF |
| Anahtarlama Frekansı | Tipik 300kHz |
| Çalışma Sıcaklığı | -40°C ile +85°C |
| Soğutma | Doğal hava konveksiyonu |
| Gövde Tipi | Metal gövdeli DIP modül |
| Boyutlar | 31,75 × 20,32 × 11,2 mm |
| Uyumluluk | RoHS |
Öne Çıkan Özellikler
- 5W nominal güç kapasitesiyle düşük güçlü endüstriyel elektronik devrelerde kullanım.
- 9–18V DC giriş aralığı ve 12V DC nominal besleme sistemleriyle uyumluluk.
- 12V DC çıkış ve 420mA maksimum çıkış akımı.
- 1,5kV DC giriş-çıkış izolasyonu ile galvanik izolasyon gerektiren uygulamalara uygunluk.
- Aşırı yük durumunda otomatik toparlanma özellikli koruma.
- Kompakt metal gövde ve standart DIP montaj yapısı.
- -40°C ile +85°C çalışma sıcaklığı aralığı.
Kullanım Alanları
- Endüstriyel otomasyon ve kontrol sistemleri
- 12V DC ile çalışan elektronik kontrol kartları
- Telekomünikasyon ve haberleşme cihazları
- Ölçüm, test ve izleme ekipmanları
- Gömülü sistemler ve veri toplama modülleri
- Elektriksel izolasyon gerektiren yardımcı güç beslemeleri
Montaj ve Kullanım Notları
TP05DA12S12'nin giriş gerilimi 9–18V DC aralığında tutulmalı ve çıkış yükü 420mA maksimum akım ile 5W nominal güç sınırlarını aşmamalıdır. Üretici teknik dokümanında belirtilen giriş kondansatörü ve çıkış filtreleme önerileri, devrenin kararlı çalışması ve elektromanyetik uyumluluk açısından dikkate alınmalıdır. Giriş polaritesinin ters bağlanması modülde kalıcı hasara yol açabilir. Maksimum çalışma sıcaklığı ve metal gövde sıcaklığı üreticinin termal sınırlarına uygun olmalıdır.
| Çıkış Sayısı | : | Tek Çıkış |
| Çıkış Gücü | : | 5 Watt |
| DC Giriş Voltajı | : | 12VDC (9.0~18.0VDC), 15VDC (9.0~18.0VDC) |
| DC Çıkış Voltajı | : | 12VDC |
| DC Çıkış Akımı | : | 420mA |
