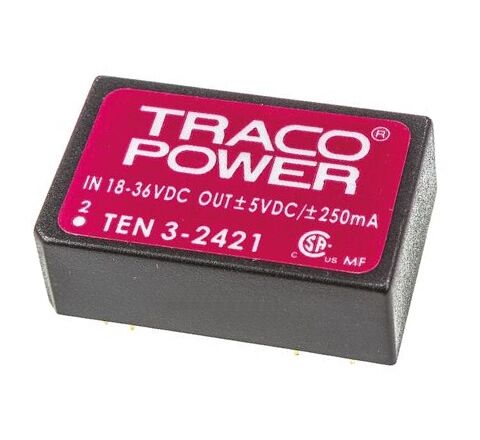

TEN 3-2421, 24Vin ±5Vout ±250mA 3W DC/DC Konvertör
TRACO Power TEN 3-2421 ±5V 2,5W İzoleli DC/DC Konvertör
TRACO Power TEN 3-2421, 18–36V DC giriş gerilimi aralığında çalışan ve +5V ile -5V olmak üzere çift kutuplu çıkış sağlayan, 2,5W güç kapasiteli izoleli DC/DC konvertör modülüdür. Regüleli çıkış yapısı, düşük çıkış dalgalanması ve 1,5kV DC giriş-çıkış izolasyonu sayesinde endüstriyel elektronik, ölçüm cihazları ve analog sinyal işleme devrelerinde kullanılabilir.
TEN 3 serisine ait bu modül, nominal 24V DC besleme sistemlerinden kararlı çift kutuplu gerilim elde edilmesini sağlar. Standart DIP-24 paket yapısı ve delikten montaj özelliği, baskılı devre kartlarına entegrasyonu kolaylaştırır. Dahili kısa devre koruması ve düşük çıkış gürültüsü, hassas elektronik devrelerin güç beslemesinde avantaj sağlar.
Teknik Özellikler
| Marka | TRACO Power |
| Ürün Kodu | TEN 3-2421 |
| Ürün Tipi | İzoleli DC/DC konvertör modülü |
| Seri | TEN 3 |
| Nominal Giriş Gerilimi | 24V DC |
| Giriş Gerilimi Aralığı | 18–36V DC |
| Pozitif Çıkış Gerilimi | +5V DC |
| Negatif Çıkış Gerilimi | -5V DC |
| Pozitif Çıkış Akımı | Maksimum 250mA |
| Negatif Çıkış Akımı | Maksimum 250mA |
| Nominal Çıkış Gücü | 2,5W |
| Çıkış Regülasyonu | Regüleli |
| Giriş-Çıkış İzolasyonu | 1,5kV DC |
| Tipik Verimlilik | %79 |
| Çıkış Dalgalanması | Yaklaşık 50mV tepe-tepe |
| Kısa Devre Koruması | Dahili kısa devre koruması |
| Çalışma Sıcaklığı | -40°C ile +85°C (güç düşürme koşullarıyla) |
| Paket Tipi | DIP-24 modül, 8 bağlantı pini |
| Montaj Tipi | Delikten montaj (Through-Hole) |
| Boyutlar | 31,8 × 20,3 × 10,2 mm |
Öne Çıkan Özellikler
- 18–36V DC geniş giriş aralığı, 24V nominal besleme sistemleriyle uyumludur.
- +5V ve -5V çift çıkış sayesinde analog devreler için çift kutuplu besleme sağlar.
- Regüleli çıkış yapısı, giriş ve yük değişimlerine karşı çıkış geriliminin kararlılığını destekler.
- 1,5kV DC giriş-çıkış izolasyonu ile galvanik izolasyon sağlar.
- Dahili kısa devre koruması, çıkışta oluşabilecek kısa devre koşullarına karşı koruma sunar.
- Düşük çıkış dalgalanması, hassas elektronik devrelerin beslenmesine yardımcı olur.
- DIP-24 paket yapısı ve standart pin düzeni PCB montajına uygundur.
Kullanım Alanları
- Operasyonel amplifikatör ve analog sinyal işleme devreleri
- Endüstriyel otomasyon ve kontrol sistemleri
- Ölçüm ve test cihazları
- Sensör sinyal şartlandırma devreleri
- İletişim ve gömülü elektronik sistemleri
- Galvanik izolasyon gerektiren çift kutuplu güç besleme uygulamaları
Tasarım ve Kullanım Notları
Giriş beslemesi 18–36V DC aralığında tutulmalı, toplam çıkış gücü 2,5W sınırını aşmamalıdır. Her iki çıkışın maksimum akım değeri, toplam güç sınırı ve üreticinin belirttiği çalışma koşullarıyla birlikte değerlendirilmelidir. Yüksek ortam sıcaklıklarında izin verilen çıkış gücü düşebilir. PCB yerleşimi ve bağlantılar için üreticinin resmi veri sayfasındaki pin dizilimi ve uygulama önerileri esas alınmalıdır.
| Çıkış Sayısı | : | Çift Çıkış |
| Çıkış Gücü | : | 3 Watt |
| DC Giriş Voltajı | : | 24VDC (18.0~36.0VDC) |
| DC Çıkış Voltajı | : | 5VDC |
| DC Çıkış Akımı | : | 250mA |
| DC Çıkış Voltajı (2) | : | -5VDC |
| DC Çıkış Akımı (2) | : | -250mA |
