NMH1205SC, 12Vin ±5Vout ±200mA 2W DC/DC Konvertör

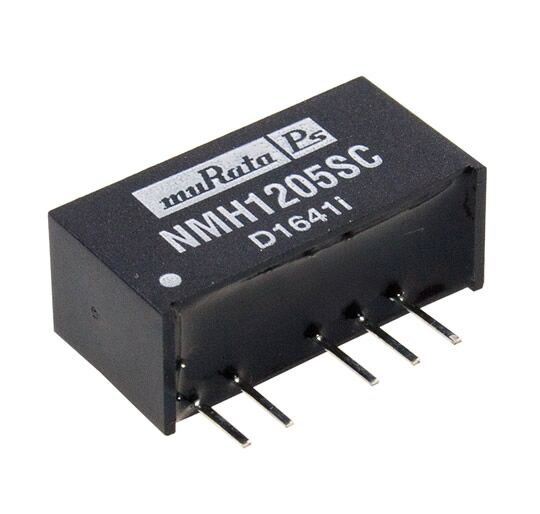

Murata Power Solutions NMH1205SC ±5V 2W İzoleli DC/DC Konvertör
Murata Power Solutions NMH1205SC, 12V DC nominal giriş gerilimini birbirinden galvanik olarak izole edilmiş +5V ve -5V çıkışlara dönüştüren, 2W güç sınıfında bir DC/DC konvertör modülüdür. Elektronik devrelerde çift kutuplu besleme gerilimi oluşturmak, analog sinyal katlarını beslemek ve giriş-çıkış arasında elektriksel izolasyon sağlamak için tasarlanmıştır.
Geniş çalışma sıcaklığı aralığı, kompakt SIP modül yapısı ve iki çıkıştan güç paylaşımını destekleyen tasarımı sayesinde endüstriyel elektronik kartlarda ve dağıtılmış güç besleme sistemlerinde kullanılabilir.
Teknik Özellikler
| Marka | Murata Power Solutions |
| Ürün Kodu | NMH1205SC |
| Ürün Tipi | İzoleli DC/DC konvertör modülü |
| Nominal Giriş Gerilimi | 12V DC |
| Giriş Gerilimi Aralığı | 10,8V – 13,2V DC |
| Pozitif Çıkış | +5V DC, maksimum 200mA |
| Negatif Çıkış | -5V DC, maksimum 200mA |
| Nominal Toplam Güç | 2W |
| Galvanik İzolasyon | 1kV DC |
| Tipik Verimlilik | Yaklaşık %80 |
| Çalışma Sıcaklığı | -40°C ile +85°C |
| Kılıf / Montaj | SIP modül, delikten montaj, 5 bağlantı pini |
| Yaklaşık Boyutlar | 19,6 × 7,6 × 10,2 mm |
| Seri | NMH 2W |
Öne Çıkan Özellikler
- Tek bir 12V DC girişten +5V ve -5V çift kutuplu çıkış elde edilmesini sağlar.
- 1kV DC giriş-çıkış izolasyonu sayesinde farklı devre bölümleri arasında galvanik izolasyon sağlar.
- Toplam 2W güç kapasitesiyle düşük güçlü analog ve dijital elektronik devrelerin beslenmesine uygundur.
- -40°C ile +85°C çalışma sıcaklığı aralığıyla endüstriyel elektronik uygulamalarda kullanılabilir.
- Kompakt, tamamen kapalı SIP modül yapısı PCB üzerinde az yer kaplar.
- Harici güç dönüştürme bileşenlerine ihtiyaç duymayan modül tasarımıyla devre entegrasyonunu kolaylaştırır.
Kullanım Alanları
- Op-amp ve analog sinyal işleme devreleri için çift kutuplu besleme
- Ölçüm ve test cihazları
- Endüstriyel kontrol kartları ve otomasyon elektroniği
- Veri toplama ve sinyal şartlandırma devreleri
- Giriş ve çıkış devreleri arasında galvanik izolasyon gerektiren elektronik tasarımlar
- Dağıtılmış güç besleme sistemleri ve gömülü elektronik kartlar
Tasarım ve Kullanım Notları
NMH1205SC'nin girişine 10,8V ile 13,2V DC aralığında besleme uygulanmalıdır. Çıkışlardan alınan toplam güç 2W sınırını aşmamalıdır; her iki çıkışın aynı anda maksimum akımda kullanılması, çıkış gerilimleri ve toplam güç sınırı dikkate alınarak tasarlanmalıdır. PCB yerleşiminde üreticinin veri sayfasındaki pin bağlantıları ve önerilen uygulama koşulları esas alınmalıdır.
Ürün durumu: NMH1205SC, üretimi sonlandırılmış (obsolete) bir model olarak listelenmektedir. Yeni tasarımlarda tedarik durumu ve olası alternatifler kontrol edilmelidir.
| Çıkış Sayısı | : | Çift Çıkış |
| Çıkış Gücü | : | 2 Watt |
| DC Giriş Voltajı | : | 5VDC (4.5~5.5VDC) |
| DC Çıkış Voltajı | : | 5VDC |
| DC Çıkış Akımı | : | 200mA |
| DC Çıkış Voltajı (2) | : | -5VDC |
| DC Çıkış Akımı (2) | : | -200mA |
