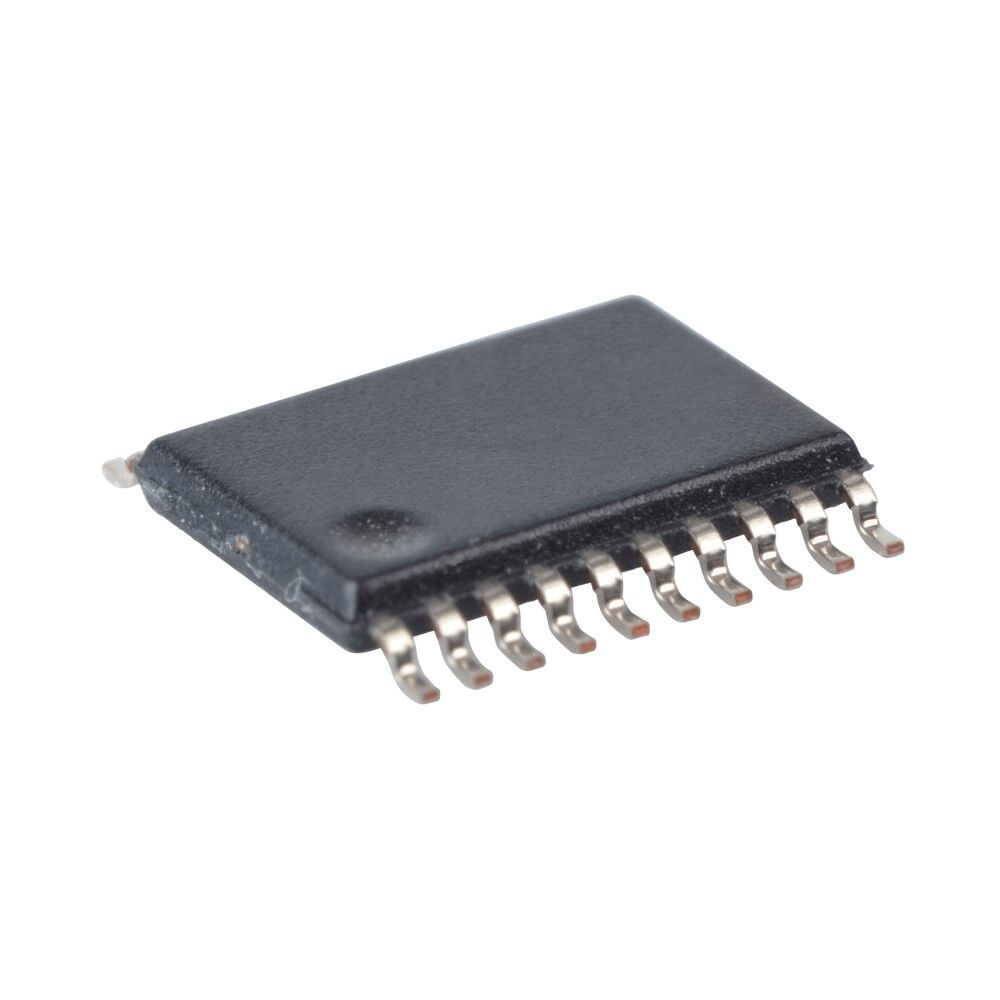

MP4570GF-Z, TSSOP-20 SMD Entegre Devre
MP4570GF-Z 55V 3A Senkron Buck DC/DC Dönüştürücü Entegresi TSSOP-20
MP4570GF-Z, Monolithic Power Systems (MPS) tarafından geliştirilen, geniş giriş gerilimi aralığında çalışan senkron anahtarlamalı düşürücü (buck) DC/DC dönüştürücü entegresidir. 4,5V ile 55V arasındaki giriş gerilimlerinden daha düşük ve ayarlanabilir bir DC çıkış gerilimi elde etmek için tasarlanmıştır. Entegre senkron doğrultma yapısı, harici Schottky diyot gereksinimini azaltmaya ve güç dönüştürme verimliliğini artırmaya yardımcı olur.
MP4570GF-Z, 3A'ya kadar çıkış akımı sağlayabilen yapısı, programlanabilir anahtarlama frekansı ve kompakt TSSOP-20 EP kılıfıyla endüstriyel elektronik, gömülü sistemler ve dağıtılmış güç besleme uygulamalarında kullanılabilir. Çıkış gerilimi harici geri besleme dirençleriyle ayarlanır; tasarım sırasında giriş-çıkış gerilim farkı, termal koşullar ve harici güç bileşenleri dikkate alınmalıdır.
Teknik Özellikler
| Ürün kodu | MP4570GF-Z |
| Üretici | Monolithic Power Systems (MPS) |
| Entegre türü | Senkron buck DC/DC anahtarlamalı regülatör |
| Giriş gerilimi | 4,5V – 55V DC |
| Ayarlanabilir çıkış gerilimi | 1V – 49,5V DC; giriş ve çalışma koşullarıyla sınırlıdır |
| Maksimum çıkış akımı | 3A |
| Dönüştürücü topolojisi | Senkron doğrultmalı buck (step-down) |
| Anahtarlama frekansı | Programlanabilir; tipik uygulamalarda 520kHz |
| Çıkış sayısı | 1 |
| Geri besleme | Harici dirençlerle ayarlanabilir çıkış |
| Kılıf | TSSOP-20 EP, açık termal pedli |
| Montaj tipi | Yüzey montaj (SMD) |
| Çalışma bağlantı sıcaklığı | -40°C ile +125°C |
| Ambalaj | Tape and Reel (makara-bant); ürün kodundaki -Z soneki |
Öne Çıkan Özellikler
- 4,5V–55V geniş DC giriş gerilimi aralığı.
- 3A'ya kadar çıkış akımı sağlayan senkron buck dönüştürücü mimarisi.
- Harici dirençlerle ayarlanabilen pozitif çıkış gerilimi.
- Harici frekans ayarıyla farklı güç tasarımlarına uyum.
- TSSOP-20 EP yüzey montaj kılıfı ve termal ped.
- Endüstriyel ve gömülü elektronik sistemlerde DC besleme oluşturmak için uygun yapı.
Kullanım Alanları
- Endüstriyel kontrol kartları ve otomasyon sistemleri.
- Gömülü sistemler ve mikrodenetleyici beslemeleri.
- Dağıtılmış güç besleme devreleri.
- Geniş giriş gerilimli DC/DC dönüştürücüler.
- Elektronik cihazlar ve haberleşme ekipmanlarının güç devreleri.
- Batarya veya DC bara kaynaklarından düşük gerilimli besleme üretimi.
Devre Tasarımı ve Montaj Bilgileri
MP4570GF-Z kullanılırken endüktans, giriş ve çıkış kondansatörleri, geri besleme dirençleri ve frekans ayar elemanları üreticinin referans tasarımına uygun seçilmelidir. TSSOP-20 EP kılıftaki açık termal ped, uygun bakır alan ve PCB termal tasarımıyla kullanılmalıdır. 3A çıkış akımı; giriş gerilimi, çıkış gerilimi, anahtarlama frekansı, PCB bakır alanı ve soğutma koşullarına bağlıdır.
