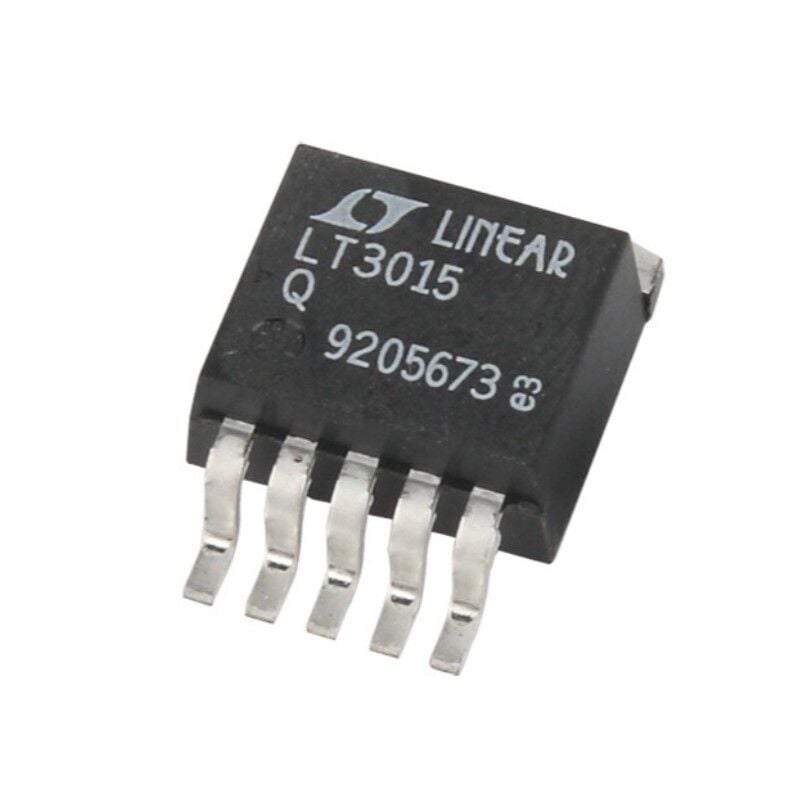

LT3015EQ#PBF, LT3015, TO-263-6 SMD Voltaj Regülatör
Analog Devices LT3015EQ#PBF -30V 1,5A Düşük Gürültülü Negatif LDO Voltaj Regülatörü
Analog Devices LT3015EQ#PBF, negatif besleme hatları için tasarlanmış, düşük gürültülü ve düşük dropout gerilimli, 1,5A çıkış akımı kapasiteli lineer voltaj regülatörüdür. Linear Technology tarafından geliştirilen ve günümüzde Analog Devices ürün ailesinde bulunan LT3015, hassas analog devrelerde ve düşük gürültülü güç kaynaklarında kararlı negatif besleme gerilimi oluşturmak için kullanılır.
LT3015EQ#PBF, -1,22V ile -29,5V aralığında ayarlanabilir negatif çıkış gerilimi sunar. Hassas akım sınırlama ve katlanarak azalan akım sınırlama (foldback) özelliği, aşırı yük koşullarında devrenin korunmasına yardımcı olur. Düşük çıkış gürültüsü, yüksek güç kaynağı bastırma oranı (PSRR), enable kontrolü ve ters çıkış koruması sayesinde ölçüm cihazları, ses sistemleri, RF devreleri ve hassas analog elektronik uygulamalarında kullanılabilir.
Teknik Özellikler
| Üretici | Analog Devices (eski Linear Technology) |
| Ürün Kodu | LT3015EQ#PBF |
| Ürün Tipi | Düşük gürültülü negatif lineer LDO voltaj regülatörü |
| Çıkış Yapısı | Negatif, ayarlanabilir, tek çıkış |
| Çıkış Gerilimi Aralığı | -1,22V ile -29,5V |
| Maksimum Çıkış Akımı | 1,5A |
| Maksimum Giriş Gerilimi | -30V |
| Dropout Gerilimi | Tipik 310mV; 1,5A çıkış akımında maksimum değer veri sayfasındaki koşullara göre değerlendirilmelidir. |
| Çıkış Gürültüsü | 60µV RMS (10Hz–100kHz, tipik) |
| Boşta Çalışma Akımı | Tipik 1,1mA |
| Kapatma Akımı | 1µA altında, tipik |
| Güç Kaynağı Bastırma Oranı (PSRR) | Yaklaşık 65dB (120Hz, tipik) |
| Kontrol Özelliği | Enable ile açma/kapatma kontrolü |
| Koruma Özellikleri | Hassas akım sınırlama, foldback akım sınırlama, termal koruma ve ters çıkış koruması |
| Çıkış Kondansatörü | Uygun 10µF çıkış kondansatörü ile kararlı çalışma |
| Çalışma Sıcaklığı | -40°C ile +125°C |
| Kılıf Tipi | 5 pin DD-Pak (DDPAK-5) |
| Montaj Tipi | Yüzey montaj (SMD/SMT) |
| Ürün Seçeneği | Kurşunsuz, RoHS uyumlu (#PBF) |
Öne Çıkan Özellikler
- 1,5A çıkış kapasitesi: Uygun giriş-çıkış gerilimi ve termal koşullarda 1,5A'ya kadar negatif çıkış akımı sağlayabilir.
- Düşük gürültülü çalışma: 60µV RMS tipik çıkış gürültüsü, hassas analog sinyal devrelerinde temiz besleme elde edilmesine yardımcı olur.
- Ayarlanabilir negatif çıkış: Harici dirençlerle -1,22V ile -29,5V arasında negatif besleme gerilimi oluşturulabilir.
- Düşük dropout gerilimi: Giriş ve çıkış gerilimleri arasındaki farkın azaltılmasına yardımcı olarak güç kaybını sınırlar.
- Hassas akım sınırlama: Aşırı yük durumlarında çıkış akımını sınırlandırır; foldback yapısı kısa devreye yakın koşullarda akımı daha da düşürmeye yardımcı olur.
- Enable kontrolü: Regülatörün harici bir kontrol sinyaliyle etkinleştirilmesini veya kapatılmasını sağlar.
- Termal koruma: Aşırı sıcaklık koşullarında entegre devrenin zarar görme riskini azaltmaya yardımcı olur.
- DD-Pak kılıf: PCB üzerinde ısı dağıtımına uygun, termal tasarım gerektiren uygulamalar için yüzey montaj paketi sunar.
Kullanım Alanları
- Hassas analog ve ölçüm devreleri
- Operasyonel yükselteçler ve analog sinyal işleme sistemleri
- Ses ekipmanları ve düşük gürültülü ön yükselteçler
- RF ve haberleşme devreleri
- Endüstriyel kontrol ve veri toplama sistemleri
- Negatif besleme hattı gerektiren elektronik kartlar
- Laboratuvar ve test cihazları
Model Kodu ve Paket Bilgisi
LT3015, negatif çıkışlı düşük gürültülü LDO regülatör ailesini belirtir. “EQ” sipariş kodu, 5 pin DD-Pak kılıfındaki sıcaklık sınıfını ifade eder; bu model -40°C ile +125°C çalışma sıcaklığı aralığına sahiptir. “#PBF” eki, kurşunsuz ürün seçeneğini belirtir. Sabit çıkış gerilimli LT3015-2.5, LT3015-3, LT3015-5, LT3015-12 ve LT3015-15 gibi varyantlar farklı modellerdir; LT3015EQ#PBF ise harici dirençlerle ayarlanan çıkışa sahiptir.
Tasarım ve Kullanım Notları
LT3015 negatif gerilim regülatörüdür; pozitif gerilim regülatörü olarak değerlendirilmemelidir. Giriş gerilimi, negatif çıkış gerilimi ve yük akımı arasındaki fark regülatörde ısı kaybına neden olur. Bu nedenle PCB bakır alanı, termal direnç ve soğutma koşulları dikkate alınmalıdır. Kararlı çalışma için veri sayfasında belirtilen çıkış kondansatörü ve bağlantı koşulları uygulanmalıdır. Maksimum giriş gerilimi ve çıkış akımı sınırları, gerçek uygulamanın termal ve elektriksel koşullarıyla birlikte değerlendirilmelidir.
