LCR-P1, Çok Fonksiyonlu LCR Transistör Kondansatör Test Cihazı

2.181,41 TL
KDV Dahil
Marka
Stok Adedi
2 Adet
Stok Kodu
KE94681
GTIP
9030.31.00.00.00
Sevk süresi
Hafta içi 14:00'a kadar verilen sipariş aynı gün kargoya verilir.
MPN
LCR-P1
Havale
2.115,96 TL (%3,00 havale indirimi)
*232,30 TL den başlayan taksitlerle!
*
*
*
*
*

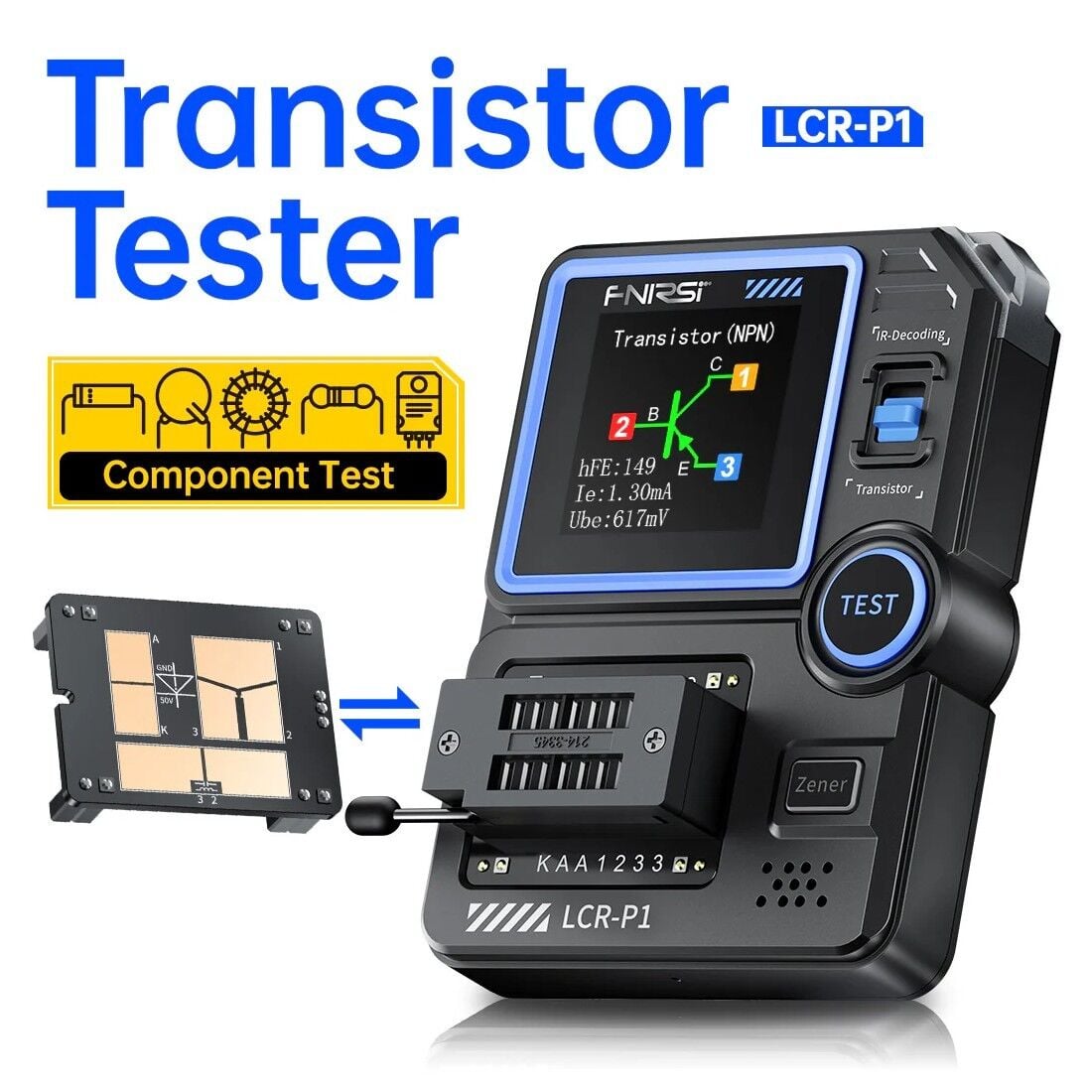

FNIRSI LCR-P1 Çok Fonksiyonlu LCR Transistör Kondansatör Test Cihazı

FNIRSI LCR-P1, elektronik komponentlerin hızlı şekilde tanımlanması, ölçülmesi ve temel elektriksel parametrelerinin kontrol edilmesi için geliştirilmiş çok fonksiyonlu bir LCR, transistör ve komponent test cihazıdır. Kompakt yapısı, 1.44 inç renkli ekranı, dahili 300mAh lityum bataryası ve otomatik komponent tanıma özelliği sayesinde elektronik laboratuvarlarında, bakım-onarım çalışmalarında, Ar-Ge uygulamalarında ve hobi elektroniğinde pratik bir ölçüm çözümü sunar.

LCR-P1; direnç, kondansatör, bobin, BJT transistör, JFET, MOSFET, IGBT, diyot, Zener diyot, SCR ve TRIAC gibi çok sayıda elektronik komponenti test edebilir. Test edilen komponentin türünü ve pin bağlantılarını otomatik olarak algılayarak ölçüm sonuçlarını renkli ekran üzerinde gösterir.

Teknik Özellikler

Marka FNIRSI
Model LCR-P1
Ürün Tipi Çok Fonksiyonlu LCR ve Elektronik Komponent Test Cihazı
Ekran 1.44 inç renkli ekran
Transistör Beta Aralığı 10 < β < 600
Kapasitans Ölçüm Aralığı 25pF - 100mF
Endüktans Ölçüm Aralığı 10µH - 1000µH
Direnç Ölçüm Aralığı 0.01Ω - 50MΩ
Diyot Testi İleri gerilim < 4.5V
Zener Diyot Ölçümü 0.01V - 32V
FET Desteği JFET / MOSFET / IGBT
SCR / TRIAC Açılma gerilimi < 5V, gate tetikleme akımı < 6mA
IR Kod Çözme NEC protokolü
Batarya 300mAh lityum batarya
Şarj USB Type-C, 5V / 1A
Çalışma Sıcaklığı 0°C - 40°C
Boyutlar 71 × 87 × 28 mm
Koruma Yanma önleyici koruma desteklenir

Çok Fonksiyonlu Komponent Testi

FNIRSI LCR-P1, farklı elektronik komponentleri tek bir cihaz üzerinden kontrol etmeyi sağlayarak ayrı ayrı test ekipmanı kullanım ihtiyacını azaltır. Otomatik tanıma sistemi sayesinde komponent bağlandığında komponent tipi, pin dizilimi ve ilgili elektriksel parametreler ekranda görüntülenebilir.

Kondansatör ölçümünde 25pF ile 100mF arasında geniş bir kapasite aralığı sunar. Ayrıca kondansatörün kapasite değerinin yanında kayıp katsayısı ve ESR gibi parametrelerin değerlendirilmesine yardımcı olur.

Direnç ölçümü 0.01Ω ile 50MΩ arasında gerçekleştirilirken, bobin/endüktans ölçümü 10µH ile 1000µH aralığında yapılabilir.

Yarı İletken Test Fonksiyonları

LCR-P1; NPN ve PNP transistörlerin yanı sıra JFET, MOSFET ve IGBT gibi alan etkili ve yalıtılmış kapılı yarı iletkenleri de tanımlayabilir. Transistör testinde DC akım kazancı β/hFE gibi temel parametreler görüntülenebilir.

Diyotlarda ileri yön gerilim düşümü ve ilgili bağlantı karakteristikleri kontrol edilebilir. Zener diyotlar için bağımsız ölçüm kanalı bulunması, düşük ve orta gerilimli Zener elemanlarının daha kapsamlı şekilde test edilmesini sağlar.

SCR ve TRIAC Testi

Cihaz, tek yönlü ve çift yönlü tristörlerin temel çalışma karakteristiklerinin kontrol edilmesini destekler. SCR/TRIAC testlerinde açılma gerilimi ve gate tetikleme akımı gibi temel parametreler değerlendirilebilir.

Akıllı Tanımlama ve Değiştirilebilir Test Bağlantısı

FNIRSI LCR-P1'in otomatik komponent tanıma özelliği, özellikle üzerindeki kodu okunamayan veya pin dizilimi bilinmeyen elektronik parçaların kontrolünde kullanım kolaylığı sağlar. Değiştirilebilir test kartı ve test bağlantıları sayesinde farklı komponent tiplerinin ölçümü daha pratik hale gelir.

Anti-Burn Koruması

LCR-P1, özellikle kondansatör testlerinde güvenliği artırmak amacıyla anti-burn korumasına sahiptir. Bağlanan kondansatörün üzerinde artık gerilim bulunması durumunda otomatik deşarj mekanizması devreye girerek test cihazının zarar görme riskini azaltmaya yardımcı olur. Buna rağmen ölçüm öncesinde yüksek kapasiteli kondansatörlerin güvenli şekilde boşaltılması önerilir.

IR Kumanda Kod Çözme

Dahili kızılötesi analiz fonksiyonu, NEC protokolünü kullanan IR uzaktan kumandaların test edilmesine olanak tanır. Bu özellik elektronik servis ve arıza tespit uygulamalarında kumanda sinyallerinin kontrol edilmesi için kullanılabilir.

Kompakt ve Taşınabilir Tasarım

71 × 87 × 28 mm boyutlarındaki kompakt gövde ve dahili 300mAh lityum batarya, FNIRSI LCR-P1'in masaüstü elektronik çalışmalarının yanı sıra servis ve saha uygulamalarında da rahatlıkla kullanılmasını sağlar. USB Type-C üzerinden 5V / 1A ile şarj edilebilir.

Kullanım Alanları

  • Elektronik komponent tanımlama ve kontrol
  • Direnç, kondansatör ve bobin ölçümü
  • Transistör ve MOSFET testleri
  • IGBT ve JFET kontrolü
  • Diyot ve Zener diyot testleri
  • SCR ve TRIAC kontrolü
  • Elektronik devre bakım ve onarımı
  • Ar-Ge ve prototip çalışmaları
  • Elektronik servis uygulamaları
  • Hobi ve maker elektroniği
  • IR uzaktan kumanda testi

Paket İçeriği

  • FNIRSI LCR-P1 Çok Fonksiyonlu Komponent Test Cihazı
  • Değiştirilebilir test kartı
  • USB Type-C veri/şarj kablosu
  • Test bağlantı elemanları
  • Kullanım kılavuzu
