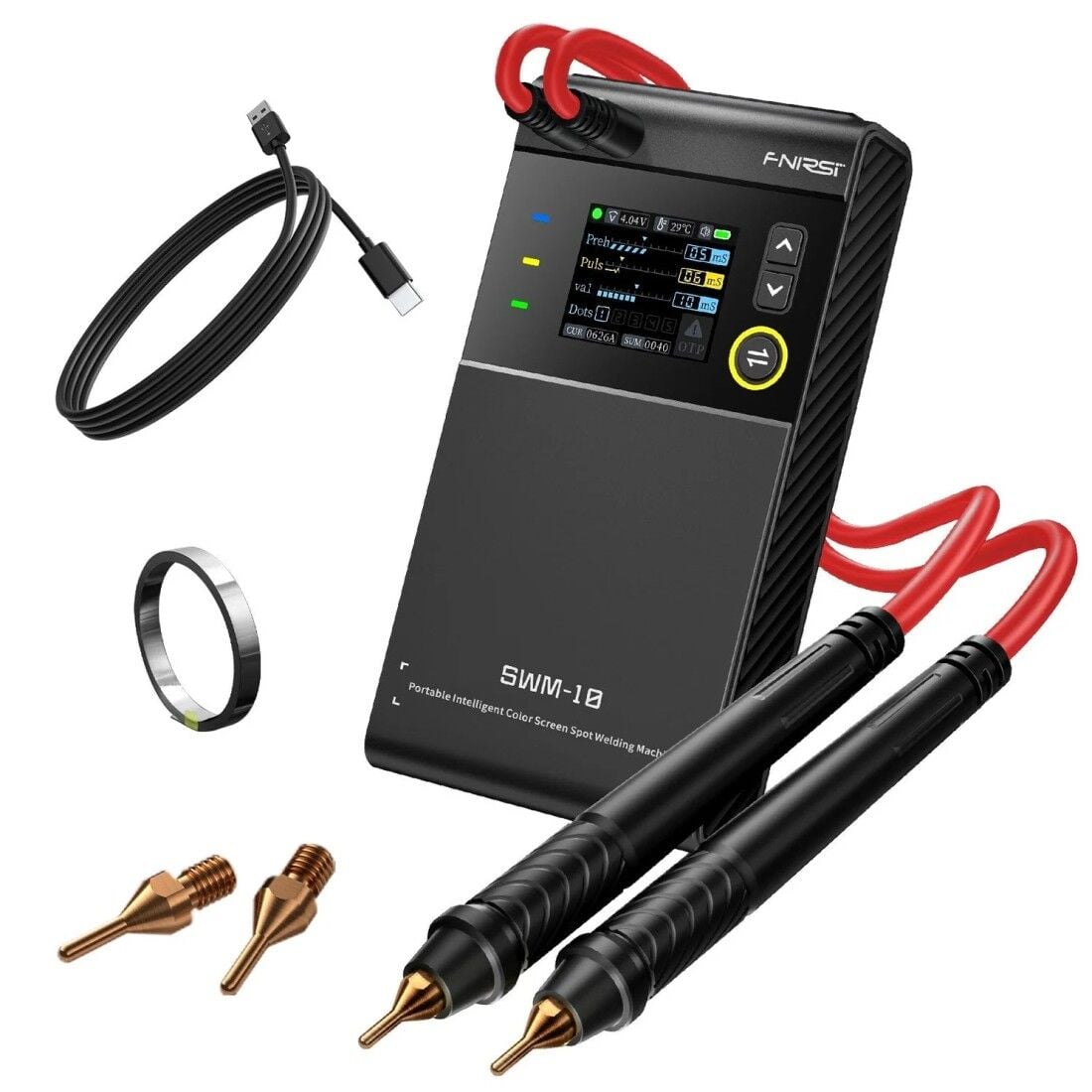

Fnirsi SWM-10 Taşınabilir Akıllı Renkli Ekran Nokta Pil Punta Makinesi
FNIRSI SWM-10 Taşınabilir Akıllı Renkli Ekran Punta Kaynak Makinesi
FNIRSI SWM-10, özellikle pil hücrelerinin nikel şeritlerle birleştirilmesi, batarya paketlerinin hazırlanması ve ince metal levhaların nokta kaynağı için tasarlanmış taşınabilir akıllı punta kaynak makinesidir. Kompakt gövdesi, dahili 5000mAh yüksek akım lityum bataryası, 1.8 inç renkli TFT ekranı ve maksimum 1200A kaynak akımı sayesinde atölye, servis, bakım ve DIY batarya uygulamalarında pratik bir kaynak çözümü sunar.
SWM-10, kaynak sırasında çift darbeli punta kaynak teknolojisini kullanır. Ön ısıtma darbesinin ardından ana kaynak darbesinin uygulanması, kaynak işleminin daha kontrollü ve kararlı gerçekleştirilmesine yardımcı olur. Kaynak akımı, ön ısıtma süresi, ana darbe süresi, darbe aralığı ve nokta sayısı gibi temel parametrelerin ayarlanabilmesi farklı malzeme ve uygulamalara uyum sağlar.
Teknik Özellikler
| Marka | FNIRSI |
| Model | SWM-10 |
| Ürün Tipi | Taşınabilir Akıllı Punta Kaynak Makinesi |
| Kaynak Teknolojisi | Çift darbeli punta kaynak |
| Maksimum Kaynak Akımı | 1200A |
| Kaynak Kalınlığı | 0,1 - 0,25 mm |
| Kaynak Malzemeleri | Nikel şerit, demir sac, paslanmaz çelik sac, alüminyum sac |
| Ekran | 1,8 inç TFT renkli LCD, 160 × 128 piksel |
| Dahili Batarya | 5000mAh yüksek akımlı lityum batarya |
| Şarj Girişi | USB Type-C, 5V / 2,1A |
| Powerbank Çıkışı | USB-A, 5V / 2,1A |
| Ön Isıtma Süresi | 1 - 10 ms |
| Ana Darbe Süresi | 1 - 30 ms |
| Darbe Aralığı | 1 - 10 ms |
| Nokta Kaynak Sayısı | 1 - 5 nokta |
| Nokta Aralığı | 0,8 - 1,2 saniye |
| Kaynak Gecikmesi | 0,1 - 2,0 saniye |
| Güç Kademesi | 4 kombinasyonlu ayar |
| Çalışma Modları | Tek nokta ve sürekli nokta kaynak |
| Kaynak Kalemi | Sökülebilir bakır kaynak kalemi |
| Kaynak Kalemi Uzunluğu | 32 cm |
| Koruma Fonksiyonları | Aşırı şarj, aşırı deşarj, düşük sıcaklık, yüksek sıcaklık, kısa devre ve gerilim koruması |
| Otomatik Kapanma | 30 - 60 dakika arasında ayarlanabilir |
| Firmware Güncelleme | Desteklenir |
| Boyutlar | 155 × 82 × 28 mm |
Çift Darbeli Punta Kaynak Teknolojisi
FNIRSI SWM-10, punta kaynak işleminde ön ısıtma darbesi ve ana kaynak darbesinden oluşan çift darbeli çalışma teknolojisini kullanır. Ön ısıtma darbesi malzemenin kaynak bölgesinin hazırlanmasına yardımcı olurken ana darbe bağlantının gerçekleştirilmesini sağlar.
Ön ısıtma süresi 1 - 10 ms, ana darbe süresi 1 - 30 ms ve darbe aralığı 1 - 10 ms arasında ayarlanabilir. Bu parametreler sayesinde farklı kalınlıktaki nikel şerit ve ince metal malzemeler için kaynak koşulları optimize edilebilir.
1200A Maksimum Kaynak Akımı
SWM-10, üretici tarafından maksimum 1200A kaynak akımı ile belirtilmektedir. Yüksek anlık kaynak akımı, özellikle pil hücrelerinin bağlantısında kullanılan nikel şeritlerin hızlı şekilde punta kaynağı ile birleştirilmesini sağlar.
1200A değeri cihazın maksimum kaynak akımıdır; sürekli çalışma akımı olarak değerlendirilmemelidir. Gerçek kaynak performansı kullanılan malzemenin kalınlığına, temas basıncına, kaynak uçlarının durumuna, batarya seviyesine ve seçilen kaynak parametrelerine bağlı olarak değişebilir.
Nikel Şerit ve Batarya Paketi Kaynağı
FNIRSI SWM-10, özellikle 18650, 21700 ve benzeri silindirik pil hücreleriyle oluşturulan batarya paketlerinde nikel şerit bağlantıları için kullanıma uygundur. Pil hücresinin kutbuna nikel şeridin punta yöntemiyle bağlanması, lehimleme işlemine kıyasla hücrenin doğrudan yüksek sıcaklığa maruz kalmasını azaltmaya yardımcı olur.
0,1 - 0,25 mm aralığındaki ince nikel, demir ve paslanmaz çelik levhaların nokta kaynağı desteklenir. Üretici teknik bilgilerinde alüminyum levha da desteklenen malzemeler arasında belirtilmektedir.
1,8 İnç Renkli TFT Ekran
SWM-10 üzerinde bulunan 1,8 inç 160 × 128 piksel TFT renkli ekran, cihazın çalışma durumunun kolay şekilde takip edilmesini sağlar. Ekran üzerinden batarya gerilimi, sıcaklık, kaynak sayısı ve kaynak akımı gibi çalışma bilgileri görüntülenebilir.
Ayarlanabilir Kaynak Parametreleri
Cihazın kaynak kontrol sistemi, farklı uygulamalara göre kaynak işleminin ayarlanmasına olanak tanır. Ön ısıtma süresi, ana darbe süresi, darbe aralığı, bağlantı noktası sayısı ve bağlantı aralığı gibi parametreler değiştirilebilir.
Tek nokta ve sürekli nokta kaynak modları, hem tek bir bağlantının yapılması hem de birden fazla noktanın ardışık olarak kaynatılması gereken uygulamalarda kullanım esnekliği sağlar.
Dahili 5000mAh Batarya ve Powerbank Özelliği
FNIRSI SWM-10, 5000mAh yüksek akım kapasiteli dahili lityum batarya ile kablosuz kullanım imkanı sunar. USB Type-C üzerinden 5V / 2,1A ile şarj edilebilir.
Ayrıca cihazın USB-A çıkışı üzerinden 5V / 2,1A güç sağlayabilen powerbank fonksiyonu bulunur. Böylece cihaz yalnızca punta kaynak makinesi olarak değil, gerektiğinde taşınabilir güç kaynağı olarak da kullanılabilir.
Güvenlik ve Koruma Özellikleri
SWM-10, taşınabilir yüksek akım punta kaynağı uygulamalarında güvenli çalışmayı desteklemek amacıyla çeşitli koruma fonksiyonlarıyla donatılmıştır. Aşırı şarj, aşırı deşarj, düşük sıcaklık, yüksek sıcaklık, kısa devre ve gerilim koruması gibi güvenlik fonksiyonları cihazın çalışma durumunun izlenmesine yardımcı olur.
Dahili sıcaklık algılama özelliği sayesinde cihazın sıcaklığı takip edilir. Aşırı sıcaklık veya uygun olmayan çalışma koşullarında güvenlik uyarıları devreye girebilir.
Kompakt ve Taşınabilir Tasarım
155 × 82 × 28 mm boyutlarındaki kompakt gövde, SWM-10'un sabit bir kaynak istasyonuna ihtiyaç duyulmadan kullanılabilmesini sağlar. Sökülebilir bakır kaynak kalemi ve 32 cm uzunluğundaki bağlantı yapısı, küçük ve ulaşılması zor kaynak noktalarında kullanım kolaylığı sunar.
Kullanım Alanları
- 18650 ve 21700 pil paketlerinin hazırlanması
- Lityum iyon batarya paketleri
- Batarya hücrelerine nikel şerit bağlantısı
- Powerbank batarya grupları
- E-bisiklet ve taşınabilir enerji sistemleri
- DIY batarya projeleri
- Elektronik servis ve bakım uygulamaları
- Nikel şerit punta kaynağı
- İnce demir ve paslanmaz çelik levha kaynağı
- İnce metal bağlantı uygulamaları
- Elektronik ve maker atölyeleri
- Saha ve mobil punta kaynak uygulamaları
Önemli Kullanım Notu
SWM-10 yüksek anlık akımla çalışan bir punta kaynak cihazıdır. Kaynak işlemi sırasında uygun göz ve el koruması kullanılmalı, kaynak uçlarının kısa devre edilmesinden kaçınılmalı ve cihaz yalnızca desteklenen malzeme ve kalınlık aralıklarında kullanılmalıdır. Lityum pil hücreleriyle çalışırken hücre üreticisinin güvenlik ve kaynak gereksinimlerine uyulması önemlidir.
