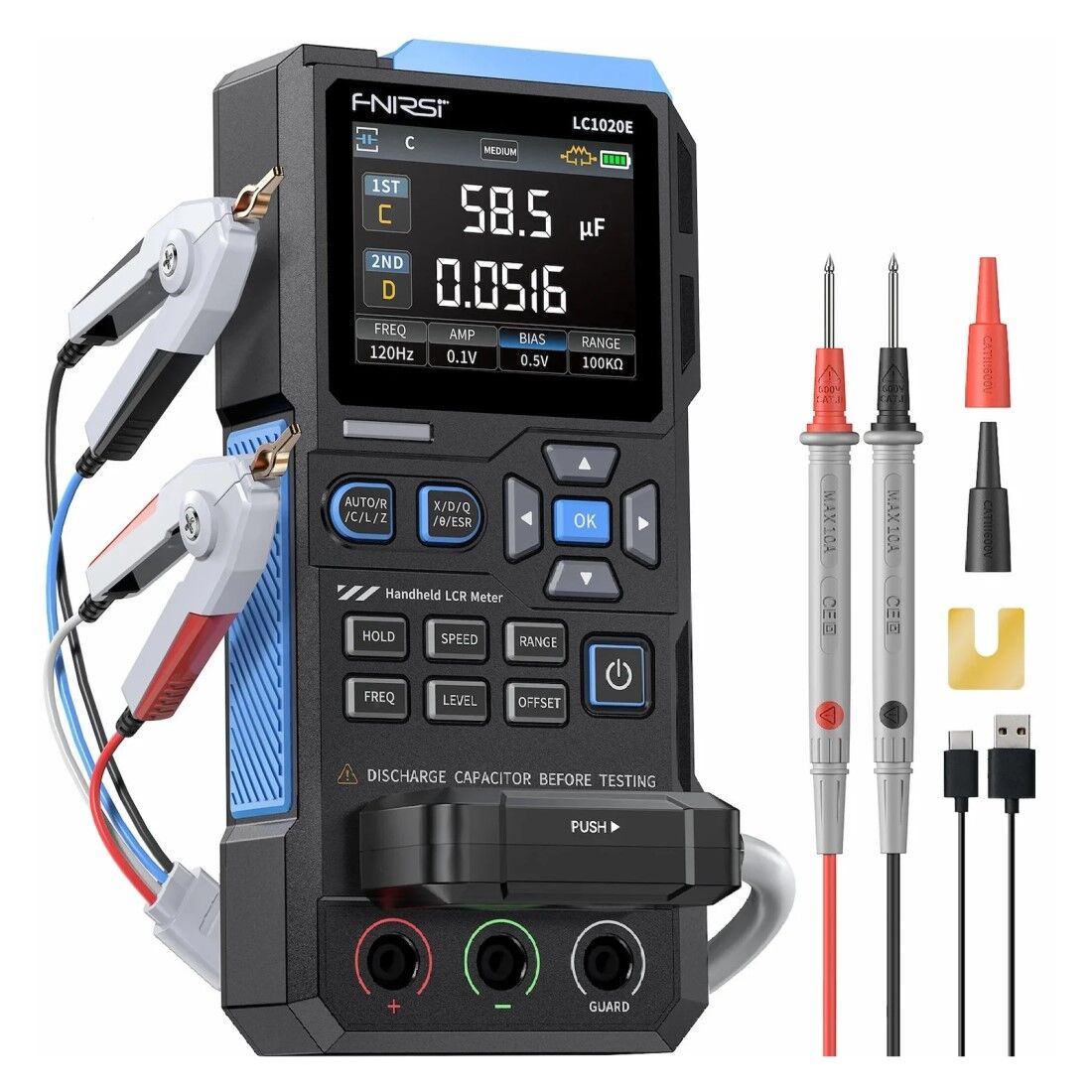

Fnirsi LC1020E, Yüksek Hassasiyetli Dijital Köprü LCR ESR Test Cihazı
Özellikler:
-
4,5 basamaklı çözünürlükle yüksek hassasiyetli ölçüm, ±%0,05'e
kadar temel doğruluk sağlayarak profesyonel düzeyde ölçümler için 10 kat daha yüksek hassasiyet sunar . -
Geniş Parametre Desteği, otomatik mod geçişiyle L/C/R/Z değerlerini
ölçer ve kapsamlı bileşen analizi için ikincil parametreler olarak X/D/Q/θ/ESR değerlerini görüntüler. -
Akıllı Otomatik Bileşen Tanımlama,
R/L/C bileşenlerini otomatik olarak tanır ve anında mod değiştirir; bu da minimum manuel müdahale ile hızlı ve verimli test yapılmasını sağlar. -
Çoklu Frekans ve Test Gerilimi Seçimi 5 test frekansını
destekler : 100Hz, 120Hz, 1kHz, 10kHz, 100kHz 3 RMS test seviyesi sunar : 0.1V, 0.3V, 0.6V — farklı test senaryolarında hassas kontrol sağlar . -
Sıralama ve Karşılaştırma Fonksiyonu: Otomatik geçme/kalma kararı için nominal değerler ve toleranslar (%0,1–%99,9)
belirleyin ; hızlı parti testleri ve kalite kontrolü için görsel-işitsel uyarılar verin . -
Dahili Önyargı Gerilimi
: Dahili önyargı gerilimi, okumaları stabilize eder ve hassas bileşenler için ölçüm doğruluğunu artırır . -
Çift Test Portu: 3 Terminalli ve 5 Terminalli (4 Kablolu Kelvin) Kablo direnci hatasını en aza indirerek hem kullanım kolaylığı hem de maksimum doğruluk
sağlar . -
2,8 inç TFT Ekranda Çift Parametre Görüntüleme:
Hem ana hem de ikincil parametreleri gerçek zamanlı olarak net bir şekilde gösterir; her zaman, her yerde kolayca okunabilir . -
Açık ve Kısa Devre Kalibrasyonu: Doğru ve tekrarlanabilir sonuçlar
için test düzeneklerini kalibre edin ve sistem hatalarını ortadan kaldırın . -
Veri Tutma ve Kayıt Modu: Okumayı tutmak için
kısa basış , kayıt moduna girmek için uzun basış — test verimliliğini artırmak için başarılı/başarısız sonuçlara ilişkin kategorize edilmiş istatistikler sunar. -
Kompakt ve Şarj Edilebilir Tasarım
Hafif, taşınabilir gövde, 3.7V 3000mAh lityum pil ile çalışır, laboratuvar, üretim hattı ve saha kullanımı için mükemmeldir .
Özellikler:
Genel Parametreler:
İkincil Parametre: 4,5 hane
İkincil Parametreler: X/D/Q/θ/ESR
C: 0-100mF
R: 0-10M
Ölçüm Doğruluğu:
Kapasitans (C)
100 Hz: %5 ± 5 basamak
1 kHz: %3 ± 5 basamak
10 kHz: /
100 kHz: /
100 Hz: %1 ± 4 basamak
1 kHz: %0,5 ± 5 basamak
10 kHz: %2 ± 5 basamak
100 kHz: %3 ± 4 basamak
1 kHz: %0,3 ± 2 basamak
10 kHz: %0,4 ± 2 basamak
100 kHz: %1 ± 4 basamak
100 Hz: /
1 kHz: %2 ± 2 basamak
10 kHz: %1,5 ± 2 basamak
100 kHz: %2 ± 4 basamak
İndüktans (L)
100 Hz: %2 ± 5 basamak
1 kHz: %2 ± 5 basamak
10 kHz: /
100 kHz: /
100 Hz: %0,4 ± 5 basamak
1 kHz: %0,3 ± 2 basamak
10 kHz: %0,4 ± 3 basamak
100 kHz: %2,5 ± 5 basamak
100 Hz: %3 ± 5 basamak
1 kHz: %0,5 ± 4 basamak
10 kHz: %0,5 ± 3 basamak
100 kHz: %1,5 ± 5 basamak
100 Hz: /
1 kHz: %2 ± 5 basamak
10 kHz: %2 ± 5 basamak
100 kHz: %4 ± 5 basamak
Direnç (R)
100 Hz: %5 ± 4 hane
1 kHz: %3 ± 3 hane
10 kHz: /
100 kHz: /
100 Hz: %0,4 ± 4 basamak
1 kHz: %0,2 ± 2 basamak
10 kHz: %0,3 ± 3 basamak
100 kHz: %0,6 ± 5 basamak
100 Hz: %1,5 ± 4 basamak
1 kHz: %0,3 ± 2 basamak
10 kHz: %0,3 ± 3 basamak
100 kHz: %0,6 ± 5 basamak
100 Hz: %4 ± 4 basamak
1 kHz: %2 ± 5 basamak
10 kHz: %2 ± 5 basamak
100 kHz: %5 ± 5 basamak
Paket İçeriği:
◉ Veri Kablosu *1
◉ Kısa Devre Plakası *1
◉ Kelvin Test Klipsi *1
◉ Test Uçları (Siyah *1 + Kırmızı *1)
◉ Kullanım Kılavuzu *1
