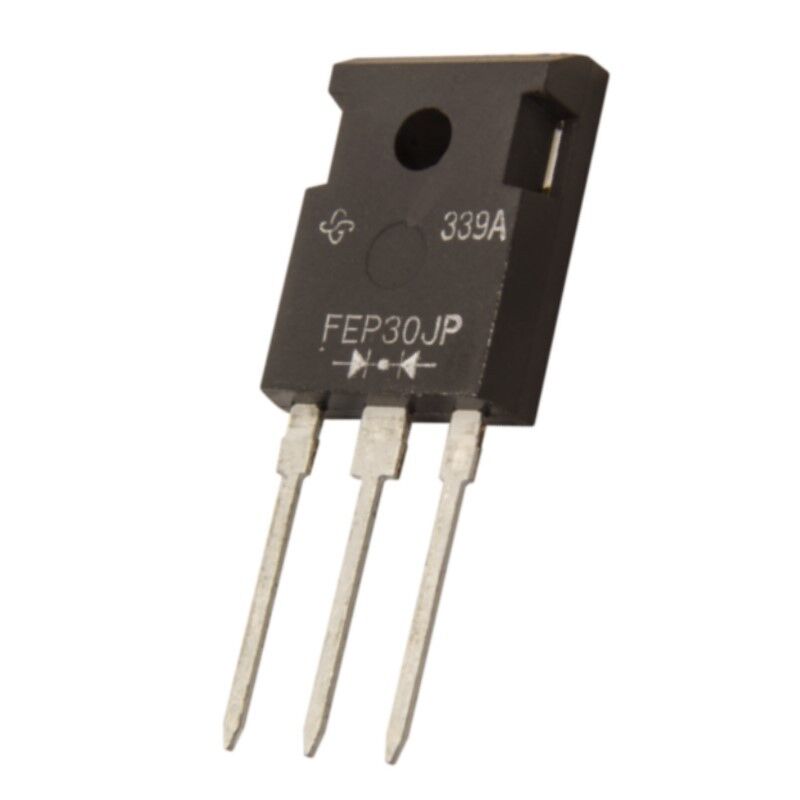

Vishay FEP30JP-E3/45 600V 30A Çift Ortak Katotlu Ultrafast Doğrultucu Diyot
Vishay FEP30JP-E3/45, yüksek hızlı anahtarlama ve güç elektroniği uygulamaları için geliştirilmiş, 600V gerilim ve 30A toplam ileri akım kapasitesine sahip çift diyotlu ultrafast doğrultucu diyottur. Ürün, iki adet 15A diyot elemanını ortak katot (Dual Common Cathode) bağlantı yapısında bir araya getirir.
Ultrafast toparlanma karakteristiği sayesinde yüksek frekanslı güç dönüştürme devrelerinde anahtarlama kayıplarının azaltılmasına yardımcı olur. TO-247AD kılıf yapısı, yüksek güçlü doğrultma ve serbest dolaşım (freewheeling) diyodu gerektiren uygulamalarda uygun mekanik ve termal bağlantı imkanı sağlar.
Teknik Özellikler
| Üretici | Vishay |
| Ürün Kodu | FEP30JP-E3/45 |
| Diyot Tipi | Ultrafast / Fast Recovery Rectifier |
| Maksimum Ters Gerilim (VRRM) | 600 V |
| Toplam Ortalama İleri Akım | 30 A |
| Diyot Başına Ortalama İleri Akım | 15 A |
| Yapı | Çift Diyot, Ortak Katot |
| Maksimum İleri Gerilim (VF) | 1.5 V @ 15 A |
| Ters Toparlanma Süresi (trr) | 50 ns |
| Maksimum Darbe İleri Akımı (IFSM) | 300 A |
| Ters Kaçak Akımı (IR) | 10 µA @ 25°C |
| Tipik Jonksiyon Kapasitansı (CJ) | 145 pF |
| Kılıf | TO-247AD |
| Montaj | THT / Through Hole |
| Çalışma Sıcaklığı | -55°C ile +150°C |
Öne Çıkan Özellikler
- 600V tekrarlayan tepe ters gerilim kapasitesi
- 30A toplam ortalama ileri akım sınıfı
- İki adet 15A ultrafast doğrultucu diyot
- Dual Common Cathode ortak katot bağlantı yapısı
- 50 ns hızlı ters toparlanma süresi
- 300A maksimum tekrarsız darbe ileri akımı
- Glass passivated chip junction yapısı
- TO-247AD yüksek güçlü montaj kılıfı
- Yüksek frekanslı güç elektroniği devreleri için uygun ultrafast karakteristik
Kullanım Alanları
Vishay FEP30JP-E3/45, hızlı doğrultma ve serbest dolaşım diyodu gerektiren yüksek güçlü elektronik devrelerinde kullanılabilir. Özellikle anahtarlamalı güç kaynakları, güç dönüştürücüler, inverter devreleri, endüstriyel güç elektroniği ve yüksek frekanslı doğrultma uygulamalarında tercih edilebilir.
- Anahtarlamalı güç kaynakları (SMPS)
- Güç dönüştürücü ve inverter devreleri
- Yüksek frekanslı doğrultma devreleri
- Freewheeling / serbest dolaşım diyodu uygulamaları
- Endüstriyel güç elektroniği
- Yüksek güçlü DC güç kaynakları
- Motor sürücü ve güç kontrol devreleri
Çift Ortak Katot Yapısı
FEP30JP-E3/45 içerisinde bulunan iki diyot elemanı ortak katot bağlantısına sahiptir. Bu yapı, özellikle iki ayrı doğrultma yolunun aynı ortak katot noktasında birleştirilmesinin gerektiği güç elektroniği devrelerinde avantaj sağlar. Her diyot elemanı 15A seviyesinde çalışırken ürünün toplam akım sınıfı 30A olarak tanımlanır.
Ultrafast Doğrultucu Yapısı
50 ns seviyesindeki ters toparlanma süresi, FEP30JP-E3/45'in yüksek frekanslı anahtarlama devrelerinde kullanılmasını destekler. Hızlı toparlanma özelliği, anahtarlama sırasında oluşabilecek kayıpların ve ters toparlanma etkilerinin azaltılmasına yardımcı olur.
TO-247AD Kılıf
TO-247AD kılıf, yüksek güçlü yarı iletkenlerde kullanılan ve uygun soğutucu tasarımıyla etkili termal yönetim sağlayabilen bir through-hole kılıftır. FEP30JP-E3/45 için datasheet'te jonksiyondan kılıfa tipik termal direnç değeri diyot başına 1.0°C/W olarak belirtilmektedir.
Vishay FEP30JP-E3/45, 600V 30A sınıfında, çift ortak katotlu ve 50ns ultrafast toparlanma süresine sahip güçlü bir doğrultucu diyot çözümüdür. TO-247AD kılıfı ve 300A darbe ileri akımı kapasitesi sayesinde yüksek güçlü ve yüksek frekanslı doğrultma uygulamalarında kullanılmak üzere tasarlanmıştır.
| Voltaj | : | 600 Volt |
| Akım | : | 15 Amper |
| Kılıf | : | TO-247 |
