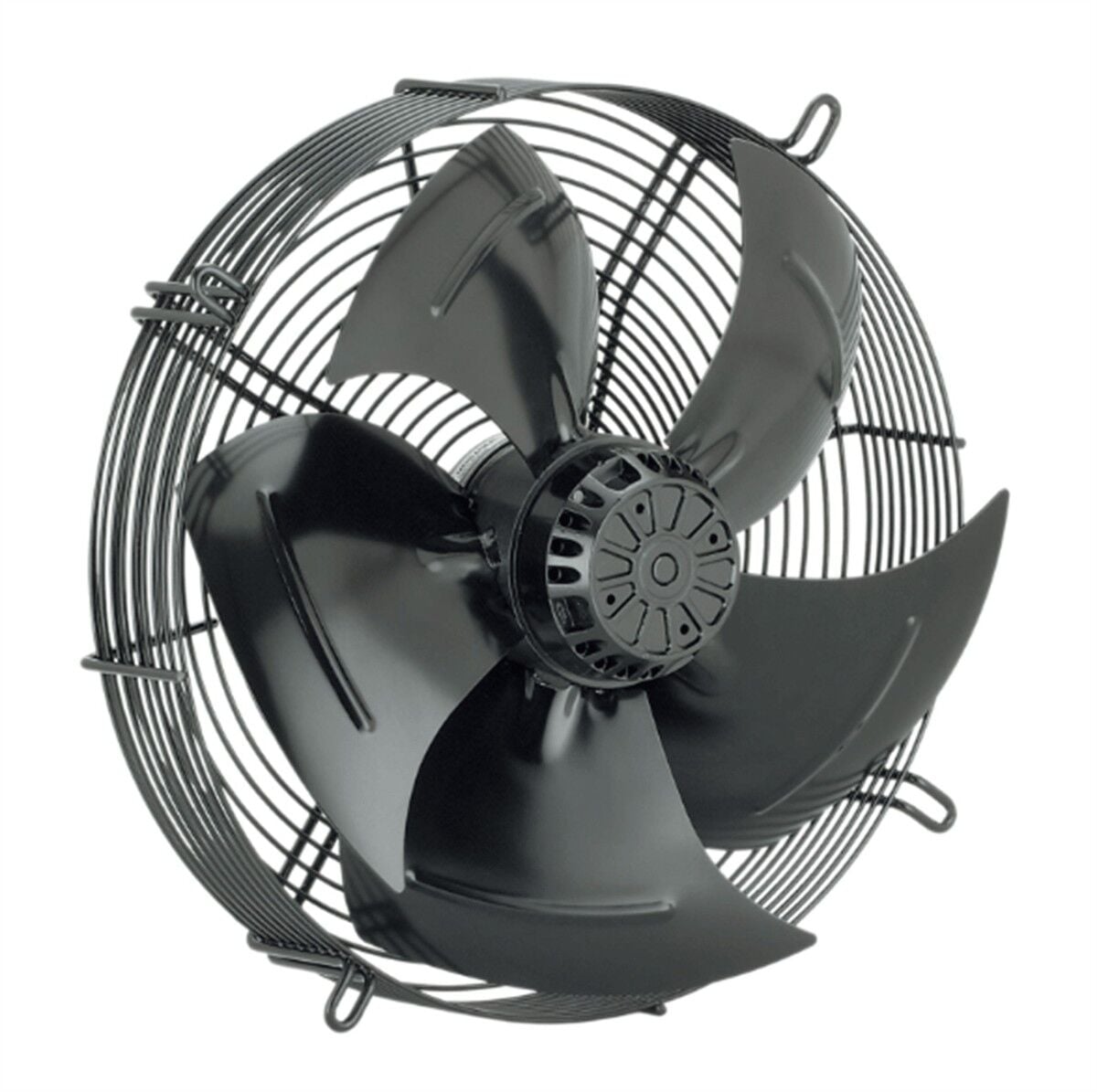

ebm-papst S4E400-AP02-24, 230V 400mm Aksiyel Fan
ebm-papst S4E400-AP02-24 230V 400mm AC Aksiyel Fan
ebm-papst S4E400-AP02-24, 400 mm fan çapına sahip, 230V AC ile çalışan tek fazlı endüstriyel aksiyel fan modelidir. S4 serisine ait fan; hava akışını eksenel yönde sağlayan 5 adet sickle-shaped (orak biçimli) kanat, koruma ızgarası, bilyalı yataklı motor ve dahili termik aşırı yük koruması ile özellikle pano, makine, endüstriyel havalandırma ve ekipman soğutma uygulamalarında kullanılmak üzere tasarlanmıştır.
S4E400-AP02-24 modeli 230V AC, 50/60 Hz şebeke beslemesiyle çalışır. 50 Hz çalışma koşulunda 1430 d/dk devir, 160 W güç tüketimi ve 0,73 A akım değerine ulaşırken 60 Hz'de devir 1700 d/dk, güç tüketimi 240 W ve akım 1,06 A seviyesindedir. Serbest hava koşullarında 50 Hz'de yaklaşık 4065 m³/h hava debisi sağlar.
Teknik Özellikler
| Marka | ebm-papst |
| Model | S4E400-AP02-24 |
| Fan Tipi | AC Aksiyel Fan |
| Fan Çapı | 400 mm |
| Besleme Gerilimi | 230V AC |
| Faz | 1 Faz |
| Frekans | 50 / 60 Hz |
| Devir - 50 Hz | 1430 d/dk |
| Devir - 60 Hz | 1700 d/dk |
| Güç Tüketimi - 50 Hz | 160 W |
| Güç Tüketimi - 60 Hz | 240 W |
| Akım - 50 Hz | 0,73 A |
| Akım - 60 Hz | 1,06 A |
| Hava Debisi - 50 Hz | 4065 m³/h |
| Hava Debisi - 50 Hz | 2395 CFM |
| Maksimum Karşı Basınç - 50 Hz | 150 Pa |
| Kapasitör | 6 µF / 400V |
| Kanat Sayısı | 5 |
| Hava Akış Yönü | V - Emiş yönü |
| Dönüş Yönü | Saat yönünün tersine, rotor tarafından bakıldığında |
| Motor | M4E074-EI |
| Yatak Tipi | Bilyalı yatak |
| Kanat Malzemesi | Siyah kaplamalı çelik sac |
| Koruma Izgarası | Siyah plastik kaplamalı çelik |
| Koruma Sınıfı | IP44 |
| Yalıtım Sınıfı | F |
| Çalışma Modu | S1 |
| Motor Koruması | Dahili termik aşırı yük koruması (TOP) |
| Çalışma Sıcaklığı | Maksimum 60°C |
| Ağırlık | Yaklaşık 6 kg |
400 mm Büyük Çaplı Aksiyel Fan
400 mm fan çapı, yüksek hacimli hava hareketinin gerekli olduğu endüstriyel uygulamalarda etkili bir çözüm sağlar. S4E400-AP02-24, eksenel fan tasarımı sayesinde havayı fan ekseni boyunca hareket ettirerek ekipmanların ve kapalı hacimlerin havalandırılmasına yardımcı olur.
Fan, koruma ızgarasıyla birlikte sunulan S serisi tasarıma sahiptir. Orak biçimli kanatlar, fanın hava performansı ve akustik karakteristiğinin optimize edilmesine yönelik olarak tasarlanmıştır.
50 Hz ve 60 Hz Çalışma Değerleri
S4E400-AP02-24 modeli 230V AC şebekede hem 50 Hz hem de 60 Hz çalışma için tasarlanmıştır. 50 Hz'de 1430 d/dk hız ve 160 W güç tüketirken, 60 Hz'de 1700 d/dk ve 240 W güç tüketimine ulaşır. 50 Hz nominal çalışma noktasında akım 0,73 A'dır.
| Parametre | 50 Hz | 60 Hz |
| Devir | 1430 d/dk | 1700 d/dk |
| Güç | 160 W | 240 W |
| Akım | 0,73 A | 1,06 A |
| Maksimum karşı basınç | 150 Pa | 75 Pa |
Bilyalı Yataklı Motor
Fan, bilyalı yataklı M4E074-EI motor kullanır. Bilyalı yatak yapısı, endüstriyel fan uygulamalarında uzun süreli çalışma ve mekanik dayanıklılık açısından avantaj sağlar. Motorun dahili termik aşırı yük koruması, uygun çalışma koşullarının korunmasına yardımcı olur.
IP44 Koruma ve Endüstriyel Yapı
S4E400-AP02-24'ün motoru IP44 koruma sınıfına sahiptir. Fan gövdesi ve koruma ızgarası endüstriyel kullanıma uygun metal konstrüksiyona sahiptir. Yalıtım sınıfı F olan motor, sürekli çalışma gerektiren uygulamalar için S1 çalışma modunu destekler.
Hava Akış Yönü
Bu model V tipi hava akış yönüne sahiptir ve hava akışı emiş yönünde gerçekleşir. Montaj sırasında fanın hava giriş ve çıkış yönleri uygulamanın havalandırma tasarımına uygun şekilde konumlandırılmalıdır.
Kullanım Alanları
- Endüstriyel makine ve ekipman soğutma
- Elektrik panolarının havalandırılması
- Kontrol kabinleri ve otomasyon sistemleri
- Jeneratör ve güç ekipmanlarının havalandırılması
- HVAC ve havalandırma sistemleri
- Endüstriyel fırın ve kurutma sistemleri
- Elektronik ekipman soğutma
- Makine odaları ve teknik hacimler
- Enerji ve güç elektroniği sistemleri
- Genel endüstriyel hava sirkülasyonu
Öne Çıkan Özellikler
- 400 mm büyük fan çapı
- 230V AC tek faz besleme
- 50 / 60 Hz çalışma
- 50 Hz'de 1430 d/dk nominal hız
- 50 Hz'de 4065 m³/h serbest hava debisi
- 5 adet orak biçimli fan kanadı
- Bilyalı yataklı motor
- IP44 koruma sınıfı
- F yalıtım sınıfı
- S1 sürekli çalışma modu
- Dahili termik aşırı yük koruması
- Metal fan ve koruma ızgarası
- 6 µF / 400V çalışma kapasitörü
Teknik Kullanım Notu
Belirtilen hava debisi ve basınç değerleri fanın ölçüm koşullarına ve sistem karşı basıncına bağlı olarak değişebilir. Fan seçiminde yalnızca nominal hava debisi değil, sistemin ihtiyaç duyduğu hava debisi, karşı basınç, montaj konumu, ortam sıcaklığı ve elektriksel besleme koşulları birlikte değerlendirilmelidir.
| Ebat | : | Round 400mm |
| Çalışma Voltajı | : | 220V / 230V AC |
| Kablo Sayısı | : | 2 Kablolu |
