CS5095EA (Chipstar) 5V 3S Li-Ion Boost Şarj Kontrol Entegresi
CS5095EA, Chipstar tarafından geliştirilen, 5V USB giriş ile üç seri bağlı lityum-iyon pilin (3S Li-Ion) yükseltici şarjını yönetmek için tasarlanmış bir şarj kontrol entegresidir. Entegre güç MOSFET'i ve asenkron boost şarj mimarisi sayesinde harici devre elemanı sayısını azaltarak kompakt şarj devreleri oluşturulmasına yardımcı olur.
CS5095EA, özellikle 5V USB beslemeden 3S lityum pil paketlerinin şarj edilmesi gereken taşınabilir elektronik cihazlar için tasarlanmıştır. Şarj akımı harici direnç üzerinden ayarlanabilir ve maksimum şarj akımı 1,2A seviyesindedir. Entegrenin anahtarlama frekansı 500kHz olup, küçük boyutlu güç indüktörleriyle kompakt uygulamaların gerçekleştirilmesine olanak sağlar.
Teknik Özellikler
| Üretici | Chipstar |
| Ürün Kodu | CS5095EA |
| Ürün Tipi | 3S Li-Ion Boost Şarj Yönetim Entegresi |
| Giriş Gerilimi | 5V nominal |
| Çalışma Gerilimi | 3,5V - 6V |
| IC Gerilim Dayanımı | 18V |
| Desteklenen Pil Yapısı | 3 seri bağlı Li-Ion hücre (3S) |
| Maksimum Şarj Akımı | 1,2A |
| Şarj Akımı Ayarı | Harici direnç ile ayarlanabilir |
| Şarj Mimarisi | Asenkron Boost |
| Anahtarlama Frekansı | 500kHz |
| Dahili Güç MOSFET'i | Var |
| NTC Desteği | Var |
| Şarj Durum LED Desteği | Var |
| Giriş Akımı Yönetimi | Otomatik giriş akımı ayarı |
| Koruma Fonksiyonları | Çıkış aşırı gerilim, kısa devre, giriş düşük/aşırı gerilim ve aşırı sıcaklık koruması |
| ESD Dayanımı | 4kV |
| Verim | Yaklaşık %90'a kadar |
| Çalışma Sıcaklığı | -40°C - +85°C |
| Paket | ESOP8L |
Öne Çıkan Özellikler
- 3S Li-Ion şarj desteği: Üç adet seri bağlı lityum-iyon hücreden oluşan batarya paketlerinin 5V kaynaktan şarj edilmesi için tasarlanmıştır.
- 5V USB giriş: USB adaptörler ve 5V güç kaynaklarıyla çalışan taşınabilir cihazlara yönelik şarj devrelerinde kullanılabilir.
- 1,2A maksimum şarj akımı: Şarj akımı harici direnç kullanılarak uygulama gereksinimine göre ayarlanabilir.
- Boost şarj mimarisi: 5V giriş gerilimini yükselterek seri bağlı 3S Li-Ion pil paketlerinin şarj edilmesini sağlar.
- Dahili güç MOSFET'i: Harici güç anahtarlama elemanı ihtiyacını azaltarak devre tasarımını ve PCB alanını sadeleştirir.
- 500kHz anahtarlama: Yüksek anahtarlama frekansı, kompakt güç indüktörleri ve küçük PCB tasarımlarına yardımcı olur.
- NTC desteği: Pil sıcaklığının izlenmesine yönelik harici NTC bağlantısını destekler.
- Otomatik giriş akımı ayarı: Farklı 5V adaptörlerin kapasitesine uyum sağlamak amacıyla giriş akımının yönetilmesine yardımcı olur.
- Koruma fonksiyonları: Kısa devre, çıkış aşırı gerilim, giriş düşük/aşırı gerilim ve entegre aşırı sıcaklık korumaları içerir.
Çalışma Prensibi
CS5095EA, 5V giriş beslemesini bir boost dönüştürücü üzerinden yükselterek üç seri bağlı Li-Ion hücreden oluşan batarya paketinin şarj edilmesini sağlar. Entegre içerisindeki güç MOSFET'i anahtarlama işlemini gerçekleştirirken harici indüktör ve diğer pasif elemanlar ile birlikte şarj güç katını oluşturur.
Entegrenin giriş akımını otomatik olarak ayarlaması, düşük kapasiteli veya farklı özelliklerdeki 5V adaptörlerle çalışırken giriş kaynağının aşırı yüklenmesini azaltmaya yardımcı olur. Üretici kaynaklarında boost şarj veriminin yaklaşık %90 seviyesine ulaşabildiği belirtilmektedir.
Batarya Yapısı
CS5095EA, özellikle 3S Li-Ion batarya paketleri için tasarlanmıştır. 3S yapı, üç lityum-iyon hücrenin seri bağlanmasıyla oluşturulur. Bu nedenle ürün, tek hücreli veya 2S uygulamalardan farklı olarak daha yüksek toplam batarya gerilimine sahip paketlerin 5V kaynaktan boost yöntemiyle şarj edilmesine yönelik bir çözüm sunar.

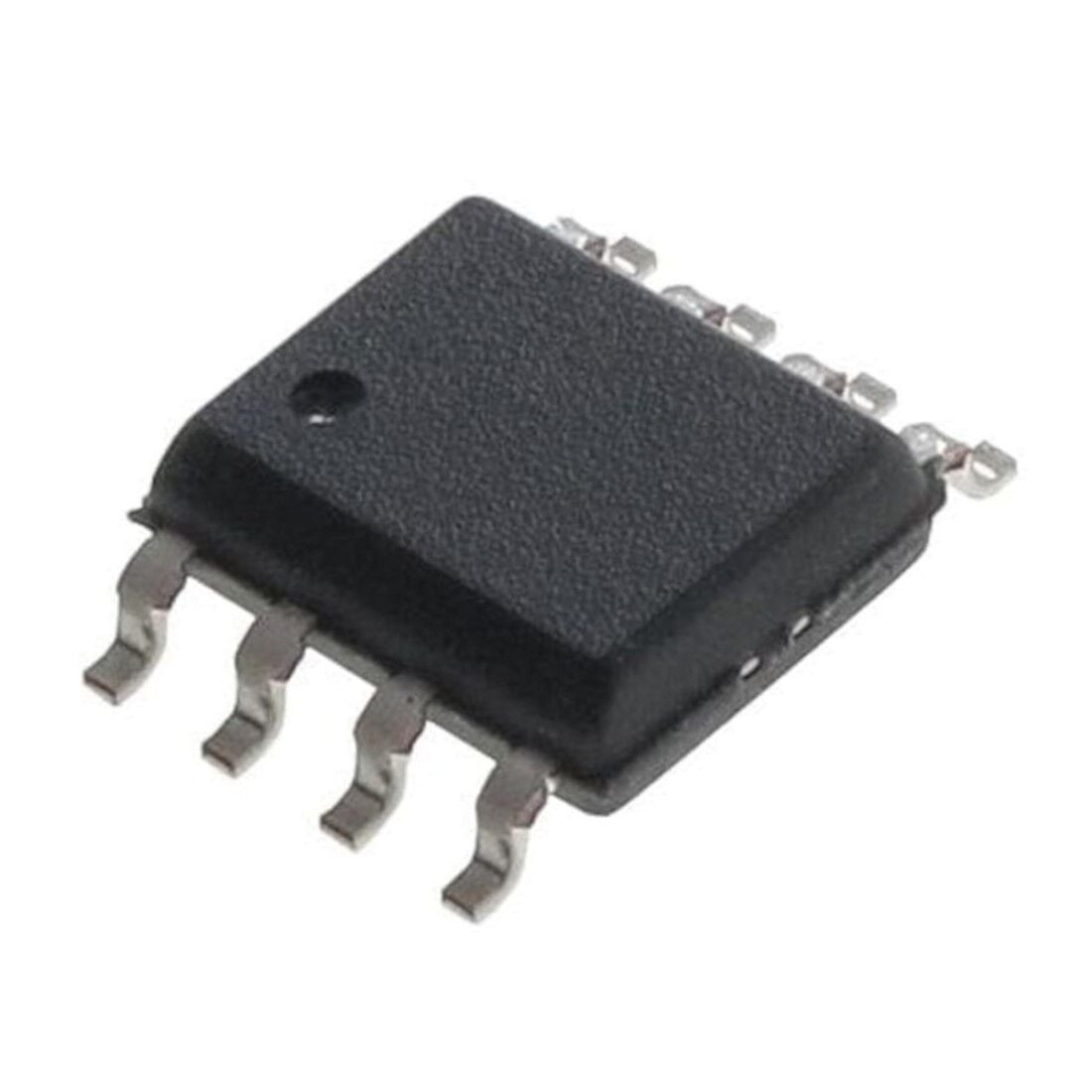

Paket ve Montaj
CS5095EA, ESOP8L yüzey montaj paketinde sunulur. Küçük paket yapısı, taşınabilir elektronik cihazlar ve sınırlı PCB alanına sahip batarya şarj devreleri için uygundur. Üretici dokümanında ESOP8L paket boyutları ve pin yerleşimi ayrıca belirtilmektedir.
Kullanım Alanları
- 3S Li-Ion batarya şarj devreleri
- Bluetooth hoparlörler
- Taşınabilir ses sistemleri
- Telsiz ve haberleşme cihazları
- POS terminalleri
- Taşınabilir elektronik cihazlar
- Li-Ion batarya paketleri
- Oyuncak ve taşınabilir cihazlar
- 5V USB girişli batarya şarj uygulamaları
CS5095EA Eşdeğer ve Arama Terimleri
Ürün aramalarında CS5095EA, CS5095E ve CS5095 ifadeleriyle karşılaşılabilir. Ancak ürün siparişi ve devre tasarımında paket tipi ve tam üretici parça numarasının kontrol edilmesi önemlidir. CS5095EA için üretici/doküman kaynaklarında ESOP8L paket bilgisi verilmektedir.
