Mini-Circuits ADE-18W+ 1750-3500 MHz RF Çift Dengeli Mikser
Mini-Circuits ADE-18W+, RF ve mikrodalga uygulamalarında frekans dönüştürme işlemleri için tasarlanmış Level 7 yüzey montajlı çift dengeli RF mikserdir. 1750 MHz ile 3500 MHz arasındaki RF ve LO sinyalleriyle çalışabilen komponent, DC ile 700 MHz arasındaki IF frekans aralığını destekler.
Pasif çift dengeli mikser yapısına sahip ADE-18W+, harici DC besleme gerektirmeden RF sinyallerinin karıştırılması ve frekans dönüşümünde kullanılabilir. Mini-Circuits tarafından tipik 5,4 dB dönüşüm kaybı, 33 dB LO-RF izolasyonu ve merkez frekansta 11 dBm tipik IP3 değerleriyle belirtilmektedir. Komponent özellikle PCS, MMDS ve ISM uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Marka | Mini-Circuits |
| Model | ADE-18W+ |
| Ürün Tipi | Çift Dengeli RF Mikser |
| Mikser Seviyesi | Level 7 |
| RF Frekans Aralığı | 1750 - 3500 MHz |
| LO Frekans Aralığı | 1750 - 3500 MHz |
| IF Frekans Aralığı | DC - 700 MHz |
| LO Giriş Gücü | +7 dBm nominal |
| Dönüşüm Kaybı | 5,4 dB tipik |
| LO-RF İzolasyonu | 33 dB tipik |
| LO-IF İzolasyonu | 12 dB tipik |
| IP3 | 11 dBm tipik, merkez bantta |
| 1 dB Kompresyon Noktası | +1 dBm tipik |
| Maksimum RF Gücü | 50 mW |
| Maksimum IF Akımı | 40 mA |
| Besleme Gerilimi | Harici DC besleme gerektirmez |
| Paket | CD542 |
| Montaj Tipi | Surface Mount / SMD |
| Pin Sayısı | 6 |
| RF Portu | Pin 6 |
| LO Portu | Pin 4 |
| IF Portu | Pin 3 |
| Toprak Pinleri | Pin 1, 2, 5 |
| Çalışma Sıcaklığı | -40°C ile +85°C |
| Depolama Sıcaklığı | -55°C ile +100°C |
| Ağırlık | Yaklaşık 0,20 g |
Çift Dengeli RF Mikser Yapısı
ADE-18W+, RF ve LO giriş sinyallerini dengeli bir mikser yapısı içerisinde birleştirerek toplam ve fark frekans bileşenlerinin elde edilmesini sağlayan pasif çift dengeli mikser topolojisine sahiptir. Bu yapı, RF sistemlerinde frekans dönüştürme ve heterodin mimarilerinin oluşturulması için kullanılır.
RF ve LO portları 1750 - 3500 MHz aralığını desteklerken IF portu DC - 700 MHz aralığında çalışır. Böylece yüksek frekanslı RF sinyalinin daha düşük bir ara frekansa dönüştürülmesi gibi uygulamalar gerçekleştirilebilir.
Level 7 ve +7 dBm LO Seviyesi
Mini-Circuits'in Level 7 sınıflandırmasına sahip ADE-18W+ için nominal LO giriş seviyesi +7 dBm'dir. Datasheet performans grafikleri +4 dBm, +7 dBm ve +10 dBm LO seviyelerinde cihazın dönüşüm kaybı, izolasyon ve VSWR davranışını göstermektedir.
Uygulama tasarımında optimum performans için LO kaynağının frekansı, seviyesi ve empedans eşleşmesi datasheet koşullarına uygun olarak değerlendirilmelidir.
Düşük Dönüşüm Kaybı
ADE-18W+ için belirtilen 5,4 dB tipik dönüşüm kaybı, RF mikserin giriş ve çıkış arasındaki frekans dönüşüm performansını ifade eder. Dönüşüm kaybı, RF mikser seçiminde önemli parametrelerden biridir ve sistemin toplam link bütçesinin hesaplanmasında dikkate alınmalıdır.
İzolasyon Performansı
Mini-Circuits ADE-18W+, tipik 33 dB LO-RF izolasyonu ve 12 dB LO-IF izolasyonu sunar. Yüksek LO-RF izolasyonu, LO sinyalinin RF portuna sızmasını azaltmaya yardımcı olur. Gerçek izolasyon değerleri frekans ve çalışma koşullarına bağlı olarak değişir.
RF, LO ve IF Portları
| Port | Pin | Frekans Aralığı |
| RF | 6 | 1750 - 3500 MHz |
| LO | 4 | 1750 - 3500 MHz |
| IF | 3 | DC - 700 MHz |
| GND | 1, 2, 5 | Toprak |
6 pinli CD542 pakette RF, LO ve IF bağlantıları ayrı portlar üzerinden gerçekleştirilirken 1, 2 ve 5 numaralı pinler toprak bağlantısı olarak kullanılır.

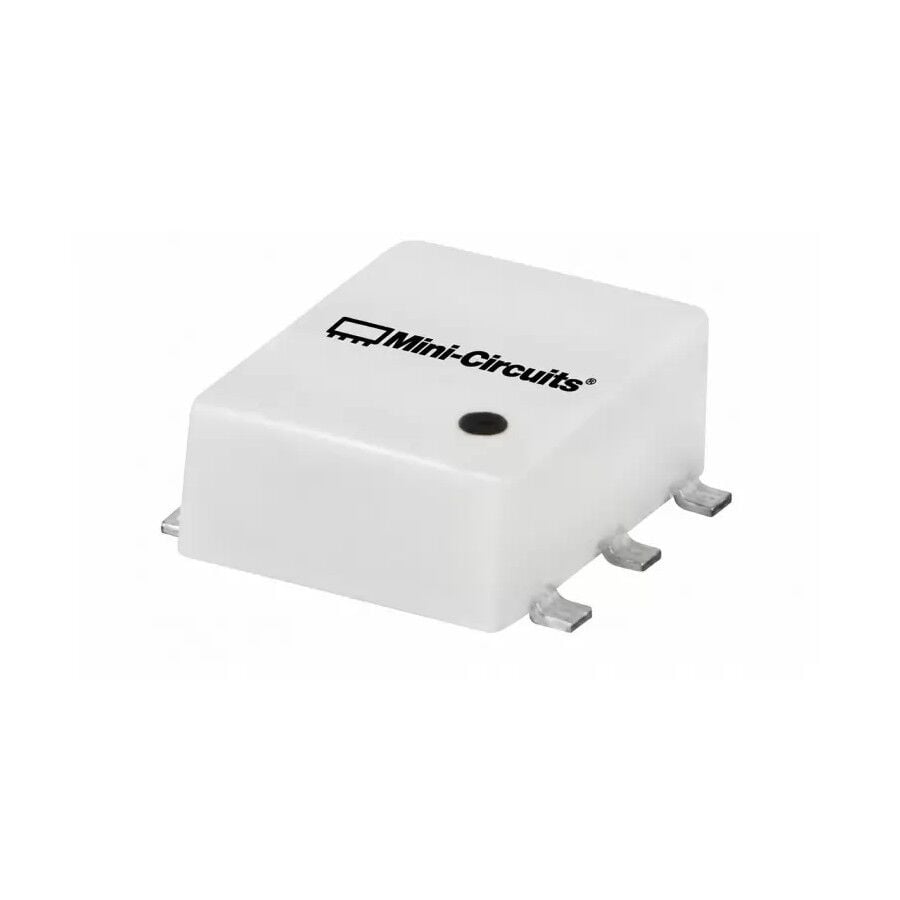

Yüzey Montajlı CD542 Paket
ADE-18W+, düşük profilli CD542 SMD paket içerisinde sunulur. Yaklaşık 7,87 × 6,91 mm gövde ölçülerine sahip komponent, RF PCB tasarımlarında doğrudan yüzey montajı için uygundur. Mini-Circuits ayrıca ürün için önerilen PCB yerleşim desenini ve TB-ADE-18W+ değerlendirme kartını sağlamaktadır.
Çalışma Sıcaklığı ve Güvenilirlik
Komponentin çalışma sıcaklığı -40°C ile +85°C, depolama sıcaklığı ise -55°C ile +100°C olarak belirtilmiştir. Ürün ayrıca RoHS uyumludur ve datasheet'te yüzey montaj işlemleri için uygunluğu belirtilmektedir.
Kullanım Alanları
- RF frekans dönüştürücü devreleri
- PCS haberleşme sistemleri
- MMDS mikrodalga dağıtım sistemleri
- ISM bandı RF uygulamaları
- RF alıcı ve verici tasarımları
- Heterodin alıcı mimarileri
- RF sinyal üretimi ve frekans dönüşümü
- Mikrodalga haberleşme devreleri
- RF test ve ölçüm ekipmanları
- RF ön uç ve ara frekans devreleri
Öne Çıkan Özellikler
- Mini-Circuits ADE-18W+ RF mikser
- Level 7 çift dengeli pasif mikser
- 1750 - 3500 MHz RF ve LO frekans aralığı
- DC - 700 MHz IF frekans aralığı
- +7 dBm nominal LO giriş seviyesi
- 5,4 dB tipik dönüşüm kaybı
- 33 dB tipik LO-RF izolasyonu
- 12 dB tipik LO-IF izolasyonu
- 11 dBm tipik IP3
- 50 mW maksimum RF gücü
- 40 mA maksimum IF akımı
- 6 pinli CD542 SMD paket
- -40°C ile +85°C çalışma sıcaklığı
- PCS, MMDS ve ISM uygulamaları için uygun
- RoHS uyumlu
Teknik Kullanım Notu
RF mikserlerde dönüşüm kaybı, izolasyon, VSWR ve IP3 değerleri frekans, LO seviyesi ve ölçüm koşullarına bağlıdır. ADE-18W+ tasarımında RF giriş gücü için datasheet'te belirtilen 50 mW maksimum değer aşılmamalıdır. LO girişinde optimum performans için +7 dBm nominal seviye esas alınmalıdır.
